一、产品概述：

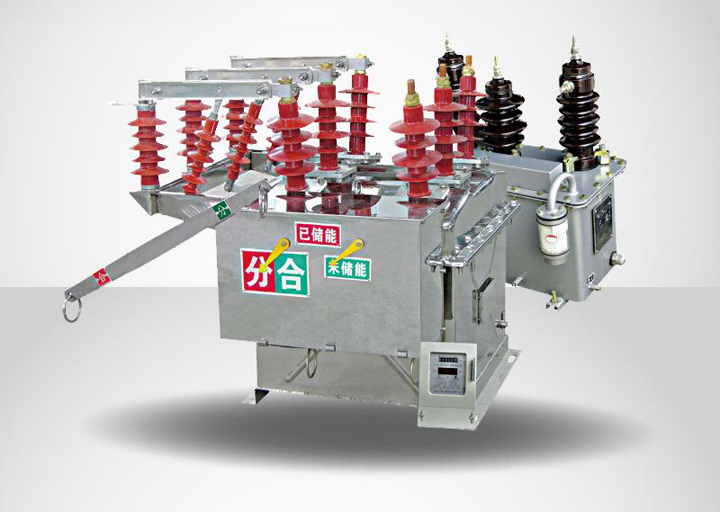

ZW8P-12/630-12户外预付费计量式真空断路器是三相交流50HZ，额定电压12KV的户外真空断路器，计量一体化开关设备，与三相多功能表配套实现开断.关合配电系统负荷电流.过载电流和短路电流，并具有高精度高压计量装置，实现有功电能表.无功电能表.有功需量表.功率因素.预付费表.复费率表的所有计量.结算记账功能。又可灵活预置多功能超负荷报警和自动断电.缺相报警.记录.自动抄表。以国际标准IC卡RS485接口.红外通讯.大画面液晶显示多项技术，灵活预置多种功能，以IC卡或手提电脑为媒介实现用户与供电部门计算机的信息传输。电力部门可根据本地具体情况自行选择一种或多种传输方式，方便电力部门实现计算机网络管理，从而适应对用户有效及时地现代化科学管理要求。
本产品GB1984-2003.GB/T17215-2002.GB17201-1997;产品自带操作电源，能可靠的为操作.信号.报警系统供电。
二、应用与特点
ZW8P-12户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。
三、使用环境条件
环境温度：上限+40t下限-30。C
海拔高度：《1000m
风压：≤700Pa（相当风速34m／s）
空气污秽程度：III级
无经常性剧烈震动
四、组成结构
1）整体结构为三相共箱式
2）真空灭弧室
3）弹簧操动机构
4）绝缘系统
5）导电回路
6）箱盖、箱体
7）密封件
五、开关特点
1）根据用户需要可安装50／5，100／5，200／5，400／5，630／5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘
2）内置多抽头电流互感器可作为过电流保护之用
3）采用双绕组电流互感器可作为保护和计量用
4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥” （遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。
5）可加装隔离开关
六、技术参数
1 额定电压 kV 12
2 额定电流 A 630
3 额定短路负载开断电流 kA 6.3 12.5 20
4 额定短路关合电流（峰值） kA 16 31.5 50
5 额定峰值耐受电流 kA 16 31.5 50
6 额定短时1min耐受电流 kA 63 12.5 20
7 额定绝缘水平 工频耐压（干式） kV 42
雷电冲击耐压（峰值） 75
8 额定操作顺序 分-0.3S-合分-180 S-合分
9 机械寿命 次 10000
10 额定短路开断电流开断次数 次 30
11 操动机构额定合闸电压 V 110,220
12 操动机构额定分闸电流 A 110,220
13 触头开距 mm 11±1
14 超行程（触头弹簧压缩长度） mm 3-0.3+1.0
15 三相分、合闸不同期性 ms ≤2
16 触头合闸弹跳时间 ms ≤2
17 平均分闸速度 m/s 1.0±0.2
18 平均合闸速度 m/s 0.7±0.15
19 分闸时间 最高操作电压下 s 0.015-0.05 最低操作电压下 0.03-0.06
20 合闸时间 s 0.025-0.05
21 各相主回路电阻 μΩ ≤120
22 动静触头允许磨擦累积厚度 mm 3
