ZW32-12F看门狗智能分界开关

一、产品概述：

ZW32-12(F)/630-20型户外高压永磁智能型(看门狗)真空断路器(以下简称永磁开关)是三相交流501"1z、额定电压12kV的户外高压开关设备。永磁开关主要用作变电站。10kV出线开关及10kV级三相交流电力系统中作为分、合负荷电流，开断过载电流及短路电流的线路保护开关。
断路器符合GB1984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和DL/T403—2000《12kV～40.5高压真空断路器订货技术条件》等枝术标准。

二、结构特点：

1、永磁开关由真空开关本体，单稳定永磁操动机构和智能控制器三部分构成，因而具有广泛的配合范围和灵活方便的动作程序整定方式，具有很高的工作可靠性和安全性，是具有控制和保护功能的新型“机电一体化”智能高压开关设备。
2、断路器符合GBl984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和DL/T403-2000《12kV～40 5kV高压真空断路器订货技术条件》等技术标准。

三、使用环境：

1、周围空气温度：上限+4-40~C，下限-40~C
2、海拔：不超过3000mm
3、风压：不超过700Pa(相当于风速34m/s)
4、空气污秽程度：不超过IV级
5、覆冰厚度：不超过10mm
6、没有火灾，爆炸危险，化学腐蚀及剧烈振动的场所

四、结构特点：

该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。

五、安装、使用与维护：

6.1 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。
6.2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作，以检查各项指标是否正确。

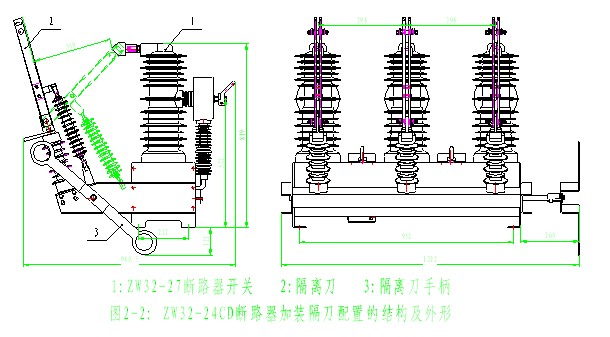

6.3 断路器可以分单杆架设，也可双杆架设（如图二、三、四、五所示）。
6.4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。
6.5 用户不得随意更换使用与原型号规格不一致的电器元件。
6.6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。

六、开关机械特性：
序号项目单位数值
1 触头开距 mm 9±1
2 触头超行程 mm 2±0.5
3 分闸速度 m/s 1.2±0.2
4 合闸速度 m/s 0.8±0.2
5 触头合闸弹跳时间 ms ≤2
6 相间中国距离 mm 340±2
7 三相分合闸不同期性 ms ≤2
8 各相导电回路电阻 υΩ ≤80
9 带隔离开关各相导电回路电阻 υΩ ≤150
10 合闸时间 ms 30-60
11 分闸时间（分励脱扣） ms 20-40
12 储能电动机额定功率 W 40

七.开关动作原理

8.1 手动机构动作原理合闸操作：
先拉动储能手柄进行储能，所施操作力矩由小变大，当合闸弹簧过中瞬时，合闸弹簧释放能量，促使储能系统逆时针旋转并带动拐臂转动，带动传动轴使断路器合闸，同时分闸拐臂扣住分闸半轴，使断路器处于合闸状态；机构在合闸状态下，凸轮与转动轴套脱离，机构不能再次合闸。
分闸操作：断路器合闸后，拉动分闸手柄或当线路电流超过防涌流装置的设定值时过流线圈被驱动，均使分闸半轴转动，分闸拐臂解扣，传动杆在分闸弹簧的带动下使断路器分闸。
8.2 电动机构动作原理
储能操作：拉动储能手柄，或储能电机转动，在传动齿轮的带动下使凸轮转动，合闸弹簧被逐渐拉长，当弹簧过中后，凸轮由定位件保持不再转动，断路器处于准备合闸状态；同时凸轮与传动轴脱离，使机构不能再次储能。
合闸操作：储能完毕后，拉动手动合闸手柄或给合闸线圈施加电压，使合闸半轴转动，合闸拐臂与合闸半轴解扣，合闸弹簧释放能量，带动传动轴使断路器合闸，同时分闸弹簧被储能。机构在合闸状态下，再进行储能操作，合闸弹簧再次被拉长，弹簧过中后，合闸半轴被联锁装置扣住，避免机构误合闸。在合闸已储能状态，机构处于重合闸状态，可实现“O-0.3S-CO”一次重合闸操作。
分闸操作：断路器合闸后，拉动分闸手柄或给分闸线圈施加电压或当线路电流超过防涌流装置的设定值时过流线圈被驱动，均使分闸半轴转动，分闸拐臂解扣，传动杆在分闸弹簧的带动下使断路器分闸。
注：操动机构过流线圈为短时工作制，不能长时间通流。

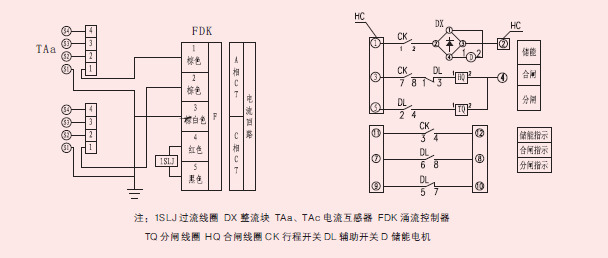

断路器的过流保护及机构控制电气原理图见图3。(注：以随断路器的二次接线原理图为主)

八、开关订货须知：
订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅助电源方式等）、名称、数及所需电流互感器的变比等。
用户须提出安装方式，选择相应紧固附件。
用户须根据使用要求选择相应的功能配置。
随机文件：
6.1 产品合格证一份。
6.2 安装使用说明书一份。
6.3 装箱单一份。

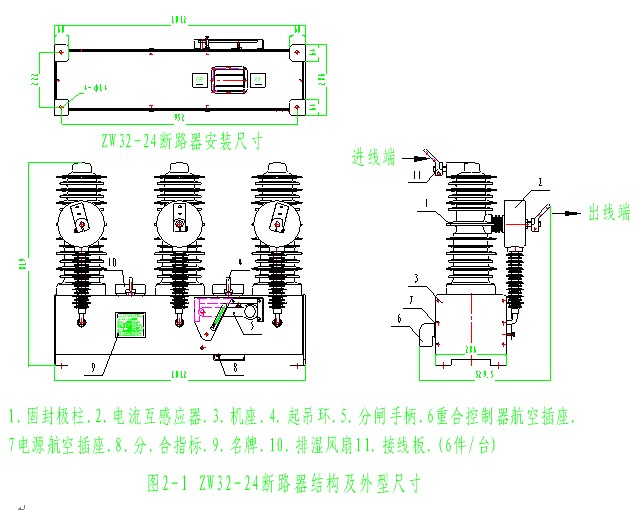

九、尺寸结构剖解图

十、售后服务：

我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：
1.我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。
2.在接到报修通知后，七个工作日内赶到现场并解决问题。
3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。
4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。
5.在保修期内，以下情况将实行有偿维修服务;
(1)由于人为或不可抗拒的自然现象而发生的损坏。

(2)由于操作不当而造成的故障或损坏。

(3)由于对产品的改造、分解、组装而发生的故障或损坏.

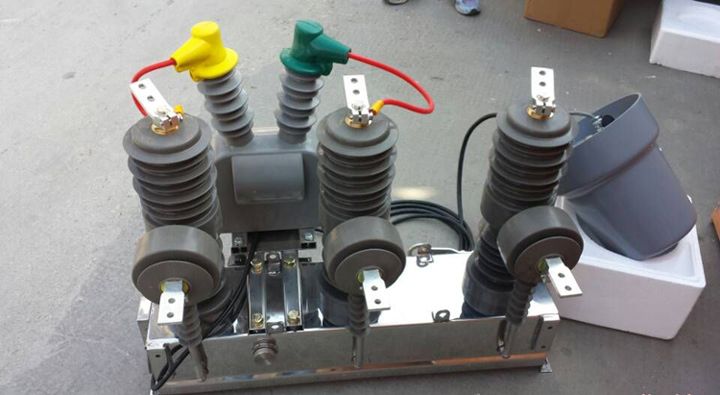

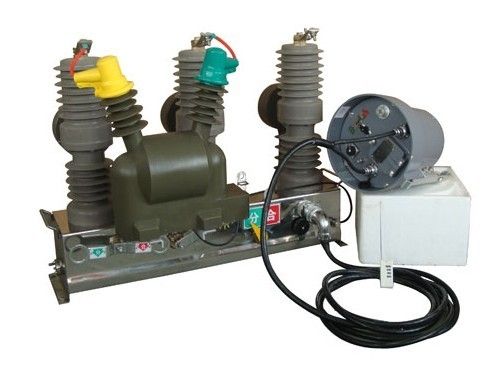

十一、产品生产实物图：
