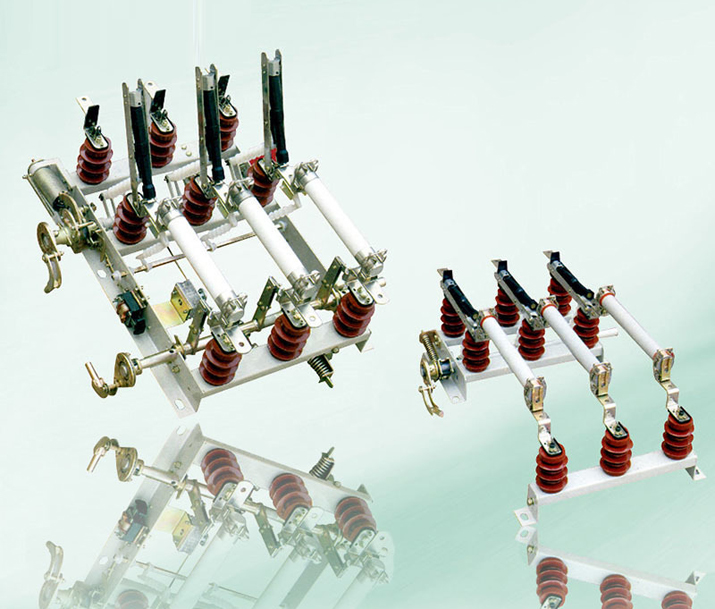

FN5-12户内高压负荷开关

一、产品概述
      FN5-12R(L)系列户内交流高压负荷开关-熔断器组合器是我公司引进国外先进技术,结合我国的供电要求,自行设计研制面成的。该产品经长期的试运行考核,性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3840《3-63kV交流高压负荷开关》标准要求,与国外同类产品比较,技术参数已达到同类产品水平,具有体积小,重量轻,可用于环网柜和箱式变电站,广泛应用于12kV线路的电能分配,并有效地避免了设备的缺相运行。
      该产品的研制成功填补了国内空白,可实现开关、隔离和接地三功能。

二、产品用途
      FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器亦称带脱扣装置负荷开关(以下简称开关),适用于50Hz,额定电压6-12kV的网络中,可开断负荷电流、过载电流及短路电流,本负荷开关配用CS6-I型手动操动机构,本产品专用的CS手动机构。

三、使用环境
海拔不超过1000m;
周围空气温度:上限+40℃、下限-25℃;
相对湿度,日平均值不大于95%,月平均值不大于90%(+25℃);
周围空气应不受腐蚀性、可燃性气体等明显污染;
无经常性的剧烈运动。


四、技术参数
1、负荷开关-熔断器组合电器的技术参数见下表:

序号 名称 单位 参数
1 额定电压 kV 12
2 最高工作电压 kV 12
3 额定频率 Hz 50
4 额定电流 A 100
5 额定短路开断电流 kA 50
6 1min工频耐受电压(有效值)对地、相间/隔离断口 kA 42/48
7 雷电冲击耐受电压(峰值) kV 75/85
8 熔断件撞击输出能量 kg =5

2、组合电器所配负荷开关的技术参数见下表:

序号 名称 单位 参数
1 额定电压 kV 12
2 最高工作电压 kV 12
3 额定频率 Hz 50
4 额定电流 A 630
5 额定负载有功负载开断电流 A 630
6 5%额定有功负载开断电流 A 31.5
7 额定电容开断电流 A 10
8 额定电感开断电流

A

40
9 额定转移电流 kA 1.3
10 额定短时耐受电流 kA 20
11 额定峰值耐受电流 kA 50
12 机械寿命 2000

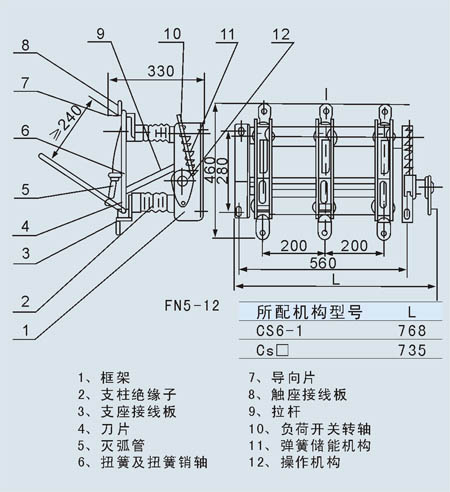

五、外形及安装尺寸图
