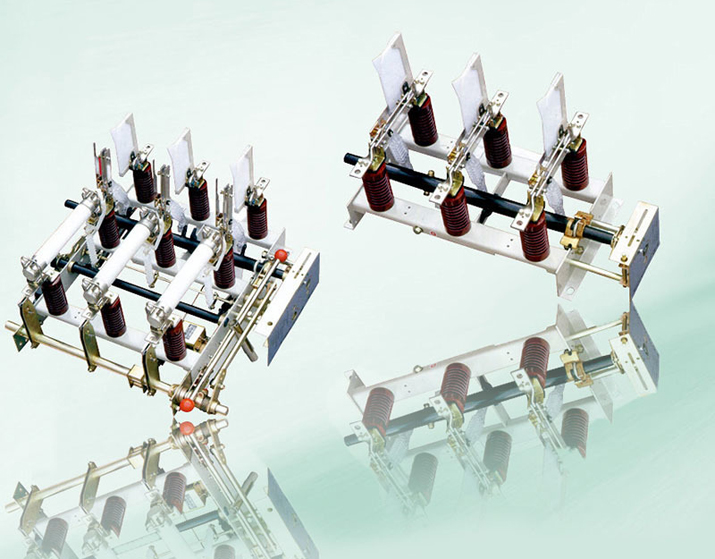

一、产品概述
FN7-12DR型交流高压负荷开关是一种新型产气式户内高压负荷开关，适用于交流50Hz，额定电压12kV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。
二、使用环境
1、周围空气温度：上限+40 ℃，下限一般地区10℃，高寒区-25℃。
2、海拔高度为1000m及以下。
3、相对湿度：月平均值不大于90%，日平均值不大于95%。
4、周围空气应不受腐蚀性或可燃气体及水蒸气体等明显污染。
5、无经常性剧烈运动。
三、额定参数
| 电压（kV） | 绝缘水平 | 额定电流（A） | 额定热稳定电流（kA 有效值4S） | 额定动稳定电流（kA 有效值） | 额定短路关合电流（kA 峰值） | |
| 工频50Hz耐压-分钟（kV 有效值） | 雷电冲击耐压（kV 有效值） | |||||
| 12 | 相间、相地42 | 相间、相地48 | 400 | 12.5 | 31.5 | 31.5 |
| 隔离断口48 | 隔离断口85 | 630 | 20 | 50 | 50 | |
四、主要规格
| 称 | 名称 | 全型号 | DS | DX | L | R | RA | F | 用途 |
| 接地开关在进线端 | 接地开关在出线端 | 联锁装置 | 熔断器 | 撞击式熔断器 | 电动分闸装置 | ||||
| 负荷开关 | 不带撞击脱扣器 | FN7-12 | - | - | - | - | - | - | 线路负荷开关 |
| FN7-12DSL | △ | - | △ | - | - | - | |||
| FN7-12DXL | - | △ | △ | - | - | - | |||
| FN7-12R | - | - | - | △ | - | - | 变压器保护 | ||
| FN7-12DSLR | △ | - | △ | △ | - | - | |||
| FN7-12DXLR | - | △ | △ | △ | - | - | |||
| 带撞击脱扣器 | FN7-12RAF | - | - | - | - | △ | △ | 变压器保护 | |
| FN7-12DSLRAF | △ | - | △ | - | △ | △ | |||
| FN7-12DXLRAF | - | △ | △ | - | △ | △ |

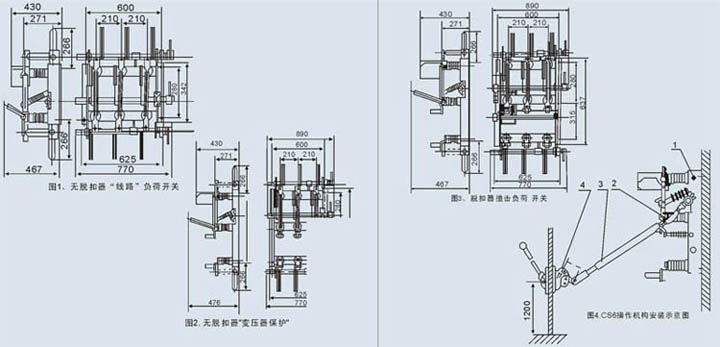

五、外形及安装尺寸
