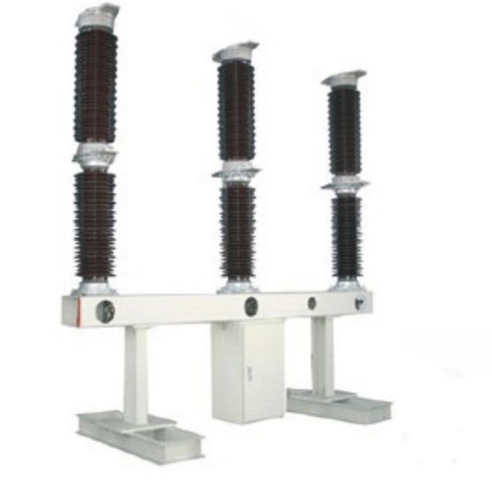

LW35-126六氟化硫断路器



概述

LW35-126户外自能式高压六氟化硫断路器适用于交流50Hz、126kV的电力系统中,是电力系统的控制和保护设备,也可以作为联络断路器使用。

断路器符合GB1984-2003《高压交流断路器》和IEC62271-100-2001《高压交流断路器》及QJ/RG.30.03.54-1999《LW36-126自能式断路器技术条件》的要求。断路器以SF6气体为绝缘和灭弧介质,采用自能式灭弧原理,配用新型弹簧操动机构,具有开断能力强,操作功小,可靠性高的特点。

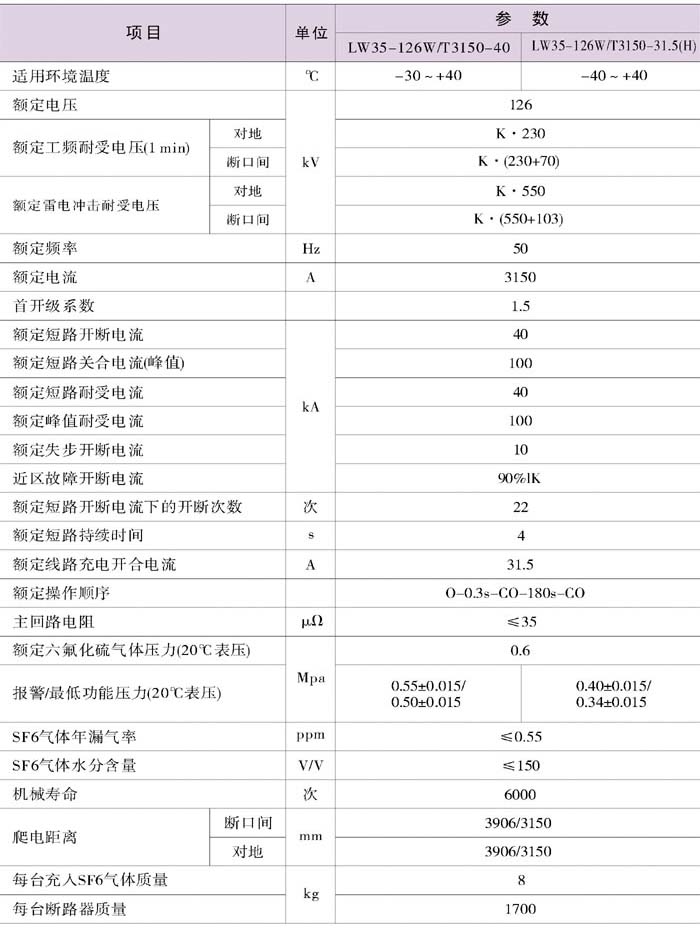

主要技术参数

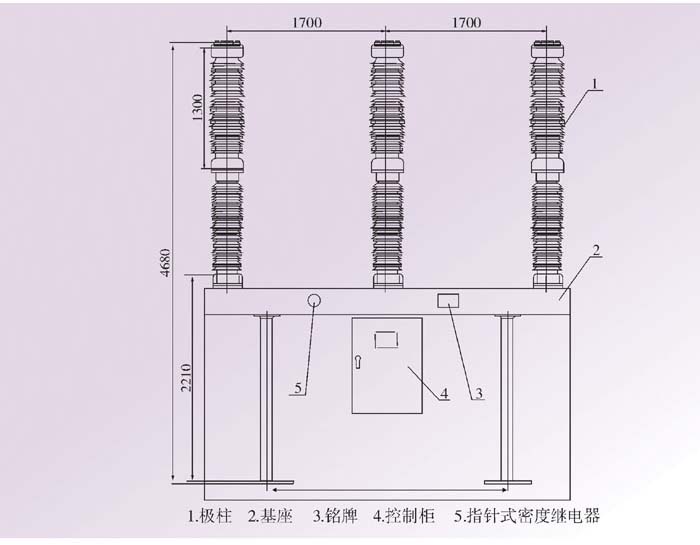

外形及安装尺寸

地基的安装

使用环境条件

正常使用环境条件符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定,即:

a.周围环境温度:-40ºC ~+40ºC;

b.海拔高度:不超过3000m;

c.风速:不大于34m/s;

d.日温差:不大于25ºC;

e.日照强度:不大于0.1w/cm2;

f.月平均相对湿度:不大于90%;

g.地震加速度:水平不大于0.2g,垂直不大于0.1g;

h.覆冰厚度:不大于10mm;

i.空气污秽程度:不超过GB5582中的Ⅳ级;

j.安装场合:户外。

如果用户有特殊使用环境条件要求,可与制造商另行协商。


产品结构特点

断路器采用三相瓷瓶支柱式结构,为户外设计,三相配用一个SRCT36-C弹簧操动机构,居中布置,三相连动,故外观新颖精致。断路器以SF6气体作为绝缘和灭弧介质,运行时断路器三极SF6气体应连通,并采用指针式密度继电器对其压力和密度进行监控。由于采用自能式灭弧原理,且在断路器运动系统中进行了优化设计,故有效的提高了机械效率.
