1、概述：

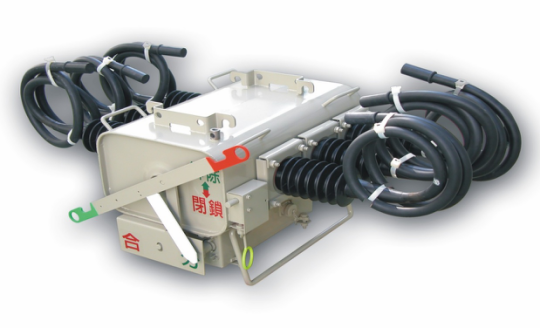

PGS-12/24/40.5型户外柱上安装的负荷开关适合用于额定电压12/24/40.5kV,额定电流630A、50/60Hz配电网开断、关合电力系统中的负荷电流、过载电流，能够自动将发生故障的配电线路区段隔离开。开关带有新技术的电子控制器，可以手动操作、电动操作和远距离操作。电子控制器装在不锈钢箱体内，能够适合各种气候条件下使用。此外，箱体内还可安装了有线和无线调制解调器，可以实现远距离监视和控制。简单的柱上安装布置方便、快速，降低施工成本。
2.标准使用条件：
此SF6气体负荷开关适应运行条件：
2.1环境温度
2.1.1周围空气温度：上限＋50℃，下限－40℃。
2.1.2相对湿度：100%
2..2海拔不超过3000m。
2.3风压不超过700pa（相当于风速34m/ｓ）。
2.4地震烈度：8度。
2.5安装场所：没有火灾、爆炸危险，无化学腐蚀及经常性剧烈震动。
2.6污秽等级：Ⅲ类、Ⅳ类。
3.特征：
3.1SF6气体绝缘
3.1.1SF6气体是无毒、不可燃的电绝缘气体，具有佳的灭弧特性。
3.2套管多样性
3.2.1除了标准陶瓷套管外，还可以提供多种方案，包括在环氧设备套管上的橡胶绝缘子。
3.3可见的断开/闭合状态
3.3.1站在地上很容易看清用颜色标记的主触点位置指示器（绿 – 断开；红 – 闭合）。该指示器与主触点驱动轴总成直接连接，确保准确显示触点状态。
3.4快速操作
3.4.1采用弹簧储能的操作机构确保快速合闸与分闸操作（少于100毫秒）。
3.5可以实现遥控
3.5.1备有电子控制器，既可就地操作，也可用FTU界面实现主控台操作。
3.6坚固耐用的开关
3.6.1开关采用经过验证的坚固耐用、抗腐蚀的材料（军舰专用304L不锈钢钢板）做成，确保有很长的使用寿命（30年），并能实施一系列操作，具有柱上设备理想的特性。
3.7标准
3.7.1每一开关出厂前已经充装好SF6气体，密封处理，并按IEC60265-1（1988）、GB3804-1990标准进行试验。
4.类型与额定值：
4.1产品型号
4.2产品型号说明
4.4参数额定值
表1
|
序号 |
名 称 |
单位 |
数 据 |
|||||||||
|
1 |
额定电压 |
kV |
12 |
24 |
40.5 |
|||||||
|
2 |
额定频率 |
Hz |
50/60 |
50/60 |
50/60 |
|||||||
|
3 |
额定绝缘水平 (所充SF6气体0.07Mpa / 20℃时） |
雷电冲击耐压 |
相间,相对地 |
kV |
75 |
125 |
185 |
|||||
|
断口 |
85 |
145 |
215 |
|||||||||
|
工频耐压 1min |
相间,相对地 |
kV |
42 |
64 |
95 |
|||||||
|
断口 |
50 |
79 |
110 |
|||||||||
|
4 |
零表压下的绝缘水平 |
工频耐压1min |
kV |
30 |
|
|
||||||
|
反相耐压1min |
30 |
|
|
|||||||||
|
最高相电压5min |
9 |
|
|
|||||||||
|
5 |
额定电流 |
A |
630 |
630 |
630 |
|||||||
|
6 |
额定开断负荷电流 （0.07Mpa / 20℃时） |
A |
630 |
630 |
630 |
|||||||
|

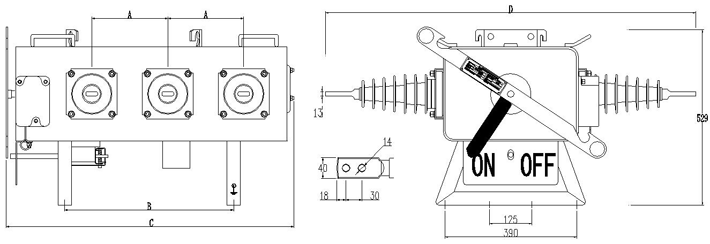

外形尺寸（mm） |
安装尺寸（mm） |
套管爬距（mm） |
||||||||||
|
|
A |
B |
C |
长×宽 |
|
|||||||
|
12Kv |
225 |
435 |
500 |
500×125（280） |
556 |
|||||||
|
24kv |
300 |
435 |
500 |
500×125（280） |
840 |
|||||||
|
40.5Kv |
350 |
435 |
500 |
700×125（280） |
1250 |
|||||||
